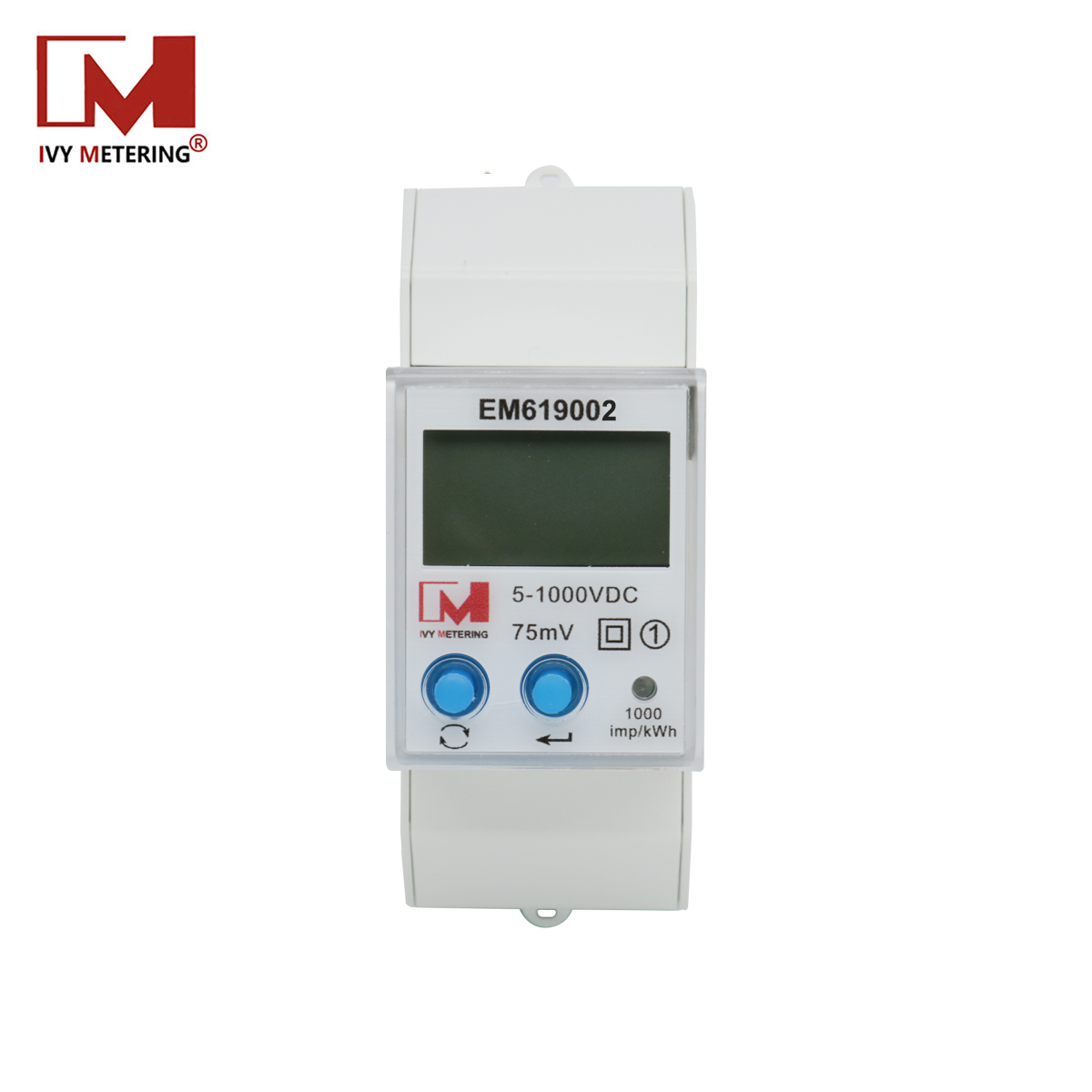

Существует 5 моделей измерителей постоянного тока: EM613001/EM613002/EM619001/EM619002/EM613005.
Стоит отметить, что связь между RS485 и NB-IOT не является обязательной.
Счетчики электроэнергии постоянного тока серии EM предназначены для измерения и контроля в системах постоянного тока.
Счетчики энергии постоянного тока на DIN-рейку могут измерять важные параметры постоянного тока: напряжение, ток, мощность, энергию и т. Д. Он также поддерживает двунаправленное измерение.
Все данные в счетчике доступны через RS485 с использованием Modbus RTU/DTL645. Счетчик работает с питанием постоянного тока. Диапазон входного напряжения до 1000 В постоянного тока, а входы тока гибкие с шунтированием постоянного тока.
В многотарифной версии оборудован ЦРТ, который может предоставлять многотарифную информацию и ежемесячные записи.
1.Подробнее о продукте
Существует 5 моделей измерителей постоянного тока: EM613001/EM613002/EM619001/EM619002/EM613005.
Стоит отметить, что связь между RS485 и NB-IOT не является обязательной.
Счетчики электроэнергии постоянного тока серии EM предназначены для измерения и контроля в системах постоянного тока.
Счетчики энергии постоянного тока на DIN-рейку могут измерять важные параметры постоянного тока: напряжение, ток, мощность, энергию и т. Д. Он также поддерживает двунаправленное измерение.
Все данные в счетчике доступны через RS485 с использованием Modbus RTU/DTL645. Счетчик работает с питанием постоянного тока.
Диапазон входного напряжения до 1000 В постоянного тока, а входы тока гибкие с шунтированием постоянного тока.
В многотарифной версии оборудован ЦРТ, который может предоставлять многотарифную информацию и ежемесячные записи.
2.Функции
Однонагрузочный счетчик постоянного тока
Двухмодульный мини-размер
ЖК-дисплей с подсветкой
Входное напряжение 5... 1000 В постоянного тока
Входной ток 75 мВ / 60 мВ / 45 мВ
Решение для прецизионного мониторинга систем постоянного тока
Двунаправленное измерение
Импульсный выход и RS485 Modbus RTU
3.Спецификация
Опорное напряжение | DC5V-1000V |
Автономный источник питания | 85~265V AC/ 85~265V DC |
Текущий | Тип шунтирующего соединения, макс. 2000 А (настраиваемый)Максимальный сигнал интеграции 75 мВ |
| Шунт | Номинальное напряжение 75mV Точность≤1.0 |
Индекс IP | IP51 |
Точность измерения активной мощности | 1.0% |
Активная точность | Class 1.0 |
| Постоянная импульса | 1000imp/kWh |
ЖК-дисплей | LCD 6+2 |
| Энергопотребление | ≤0.4W,≤8VA |
| Диапазон температур | -25～70℃ |
| Влажность | 95% |
Диэлектрическая прочность переменного тока | 4400V/min |
Коммуникация | RS485 Коммуникация |
| Протокол | DLT645/Modbus |
4.Дополнительные функции
Однофазное вспомогательное реле для выхода сигнала отключения от перегрузки по току (может управлять внешним реле для отключения линии)
Обновление прошивки: поддерживает локальное обновление RS485
