Согласно положениям DL/T645-2007 «Протокола связи многофункциональных счётчиков электроэнергии», горизонтальная ось плоской системы координат определяется как активная мощность, а вертикальная – как реактивная. Эти две оси делят плоскость на четыре области: та, что в правом верхнем углу, соответствует квадранту I, а по часовой стрелке – квадранту II, квадранту III и квадранту IV. Реактивная мощность в квадранте I и квадранте II определяется как прямая реактивная мощность, а реактивная мощность в квадранте III и квадранте IV определяется как обратная реактивная мощность.

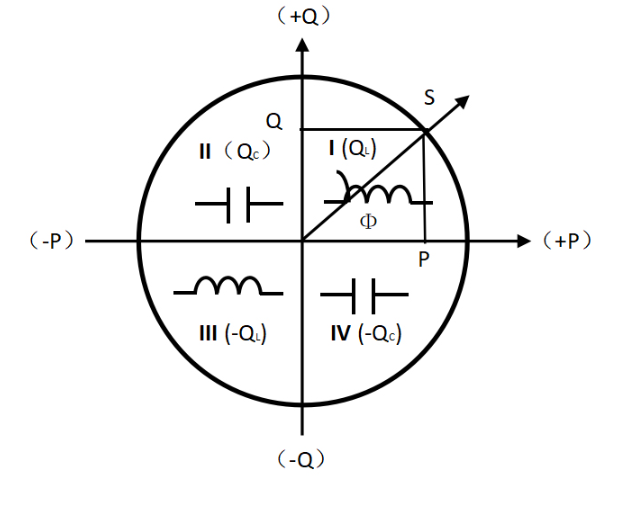

и имеет фазовый угол Φ относительно вектора напряжения U. Угол Φ, направленный против часовой стрелки, положителен. На схеме изображены четыре квадранта:
P — активная энергия; Q — реактивная энергия; QL — индуктивная реактивная энергия; QC — емкостная реактивная энергия; S — полная мощность
Прямая активная мощность: P = UICOSΦ, где диапазон изменения Φ составляет ±90°.
Обратная активная мощность: P = UICOSΦ, где диапазон изменения Φ составляет от 90° до 270°.
Прямая реактивная мощность: P = UISINΦ, где диапазон изменения Φ составляет 0–180°.
Обратная реактивная мощность: P = UISINΦ, где диапазон изменения Φ составляет 180–360°.
Поскольку в первом квадранте напряжение опережает ток на 90°, а в чисто индуктивной цепи напряжение опережает ток на 90°, то при подаче активной (прямой) мощности реактивная мощность, генерируемая в первом квадранте, называется индуктивной реактивной мощностью. Поскольку в IV квадранте напряжение отстаёт от тока на 90°, а в чисто ёмкостной цепи напряжение отстаёт от тока на 90°, то при подаче активной мощности реактивная мощность, генерируемая в IV квадранте, называется ёмкостной реактивной мощностью. Аналогично, при подаче активной (обратной) мощности третьи квадранты представляют собой индуктивную и ёмкостную реактивную мощность соответственно.
Мощность выражается в четырех квадрантах:
1) Прямая активная мощность: входная активная мощность, передаваемая сетью потребителю и потребляемая им;
2) Обратная активная мощность: выходная активная мощность, передаваемая пользователем в сеть, и генерируемая им;
3) Прямая реактивная мощность: входная реактивная мощность, передаваемая сетью потребителю, и потребляемая пользователем реактивная мощность;
4) Обратная реактивная мощность: выходная реактивная мощность, передаваемая пользователем в сеть, и реактивная мощность, потребляемая пользователем;
Значение реактивной мощности в четырёх квадрантах:
1) Квадрант I реактивная мощность: входная активная мощность, входная реактивная мощность, пользователь является индуктивной нагрузкой (с отставанием по току и напряжению);
2) Реактивная мощность в квадранте II: выходная активная мощность, входная реактивная мощность, нагрузка потребителя эквивалентна недовозбужденному генератору;
3) Реактивная мощность в квадранте III: выходная активная мощность, выходная реактивная мощность, нагрузка потребителя эквивалентна перевозбужденному генератору;
4) Реактивная мощность в квадранте IV: входная активная мощность, выходная реактивная мощность, потребитель является емкостной нагрузкой (ток опережает напряжение);
Значение емкостной реактивной мощности и воспринимаемой реактивной мощности:
1) Квадрант I: потребление активной мощности и потребление индуктивной реактивной мощности.
2) Квадрант II: выходная активная мощность и выходная емкостная реактивная мощность.
3) Квадрант III: выходная активная мощность, выходная индуктивная реактивная мощность.
4) Квадрант IV: потребление активной мощности и потребление емкостной реактивной мощности.
